[Kopie] Paneelbevestiger Frutje

Hout - Staal Artikelnummer: 10040266

Ringdiameter:
16 mm5/8 "
- 16 mm5/8 "
- 19 mm3/4 "
100 st/doos

Basis

Overzicht

Toepassing

Profielplaten Verzinkt Staal ≤ 1,5 mm Staal ≥ 6 mm inch

Specificaties

Testje
Testje

Specificaties

Testje
Testje

Opties

test

Certificaten

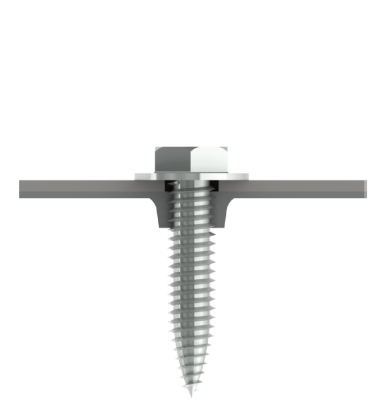

Doorsnede

Toepassingen

Middels onderstaande tabel kunt u eenvoudig de juiste lengte van de schroef bepalen.

Afmeting	Minimale isolatiedikte									Artikelcode
	0.0	20.0	40.0	60.0	80.0	100.0	120.0	140.0	160.0
6,5 x 19 mm	Geen klembereik									3502086501916
6,5 x 25 mm	Geen klembereik									350208650251638
6,5 x 32 mm	Geen klembereik									350208650321638
6,5 x 38 mm	Geen klembereik									350208650381638
6,5 x 40 mm	Geen klembereik									350208650401638
6,5 x 45 mm	Geen klembereik									350208650451638
6,5 x 50 mm	Geen klembereik									350208650501638
6,5 x 55 mm	Geen klembereik									350208650551638
6,5 x 64 mm	0 - 14 mm									350208650641638
6,5 x 75 mm	0 - 25 mm									350208650751638
6,5 x 90 mm	12 - 40 mm									350208650901638
6,5 x 100 mm	22 - 50 mm									350208651001638
6,5 x 115 mm	37 - 65 mm									350208651151638
6,5 x 130 mm	47 - 75 mm									350208651301638
6,5 x 150 mm	70 - 100 mm									350208651501638
6,5 x 175 mm	90 - 125 mm									350208651751638
6,5 x 200 mm	115 - 150 mm									350208652001638
6,5 x 220 mm	130 - 170 mm									350208652201638

Afmeting	Minimale isolatiedikte									Artikelcode
	0 ”	25/32”	1 18/32”	2 11/32”	3 4/32”	3 29/32”	4 22/32”	5 15/32”	6 8/32”
3/8' x 3/4"	Geen klembereik									3502086501916
3/8' x 7/8"	Geen klembereik									350208650251638
3/8' x 1 1/4"	Geen klembereik									350208650321638
3/8' x 1 3/8"	Geen klembereik									350208650381638
3/8' x 1 1/2"	Geen klembereik									350208650401638
3/8' x 1 3/4"	Geen klembereik									350208650451638
3/8' x 1 7/8"	Geen klembereik									350208650501638
3/8' x 2 1/8"	Geen klembereik									350208650551638
3/8' x 2 1/2"	0 - 17/32”									350208650641638
3/8' x 2 7/8"	0 - 31/32”									350208650751638
3/8' x 3 1/2"	15/32” - 1 9/16”									350208650901638
3/8' x 3 7/8"	27/32” - 1 31/32”									350208651001638
3/8' x 4 1/2"	1 7/16” - 2 17/32”									350208651151638
3/8' x 5"	1 27/32” - 2 15/16”									350208651301638
3/8' x 5 7/8"	2 3/4” - 3 15/16”									350208651501638
3/8' x 6 7/8"	3 17/32” - 4 29/32”									350208651751638
3/8' x 7 7/8"	4 1/2” - 5 29/32”									350208652001638
3/8' x 8 5/8"	5 3/32” - 6 11/16”									350208652201638

Bestel informatie

Product	Afmeting	Verpakking	Artikelcode
Paneelbevestiger 5,5/6,3 x 55 – BP3	55 mm	100 st/doos	1001035505519
Paneelbevestiger 5,5/6,3 x 72 – BP3	72 mm	100 st/doos	1001035507219
Paneelbevestiger 5,5/6,3 x 89 – BP3	89 mm	100 st/doos	1001035508919
Paneelbevestiger 5,5/6,3 x 105 – BP3	105 mm	100 st/doos	1001035510519
Paneelbevestiger 5,5/6,3 x 122 – BP3	122 mm	100 st/doos	1001035512219
Paneelbevestiger 5,5/6,3 x 142 – BP3	142 mm	100 st/doos	1001035514219
Paneelbevestiger 5,5/6,3 x 157 – BP3	157 mm	100 st/doos	1001035515719
Paneelbevestiger 5,5/6,3 x 175 – BP3	175 mm	100 st/doos	1001035517519
Paneelbevestiger 5,5/6,3 x 190 – BP3	190 mm	100 st/doos	1001035519019
Paneelbevestiger 5,5/6,3 x 210 – BP3	210 mm	100 st/doos	1001035521019
Paneelbevestiger 5,5/6,3 x 230 – BP3	230 mm	100 st/doos	1001035523019
Paneelbevestiger 5,5/6,3 x 250 – BP3	250 mm	100 st/doos	1001035525019
Paneelbevestiger 5,5/6,3 x 275 – BP3	275 mm	100 st/doos	1001035527519
Paneelbevestiger 5,5/6,3 x 300 – BP3	300 mm	100 st/doos	1001035530019

Product	Afmeting	Verpakking	Artikelcode

Aantal schroeven

Buitenplaat dikte	Oplegging	Overspanning	Aan de kust				In het binnenland
			aantal velden				aantal velden
			1		≥ 2		1		≥ 2
			Ø16 mm	Ø19 mm	Ø16 mm	Ø19 mm	Ø16 mm	Ø19 mm	Ø16 mm	Ø19 mm
0.63	eind	2000	2	2	2	2	1	1	1	1
		3000	3	3	2	2	2	2	1	1
		4000	3	3	3	3	2	2	2	2
	tussen	2000	-	-	4	4	-	-	2	2
		3000	-	-	6	6	-	-	3	3
		4000	-	-	8	8	-	-	4	4

Het aantal bevestigers per oplegging in bovenstaande tabel is gebaseerd op standaard situaties (zie eveneens onderstaande uitgangspunten) en dient enkel ter indicatie van het aantal benodigde bevestigingsmiddelen. Indien een projectspecifieke berekening gewenst is, kunt u contact opnemen met Fastener Point.

Aantal benodigde bevestigingen per oplegging voor een plaat met breedte 1000 mm
Windbelasting conform NEN-EN1991-1-4 Zone I, gebouwhoogte 9 meter, onbebouwd, gevolgklasse CC1, dakhelling 15°
Ondergrond hout met een minimale inboordiepte van 26 mm

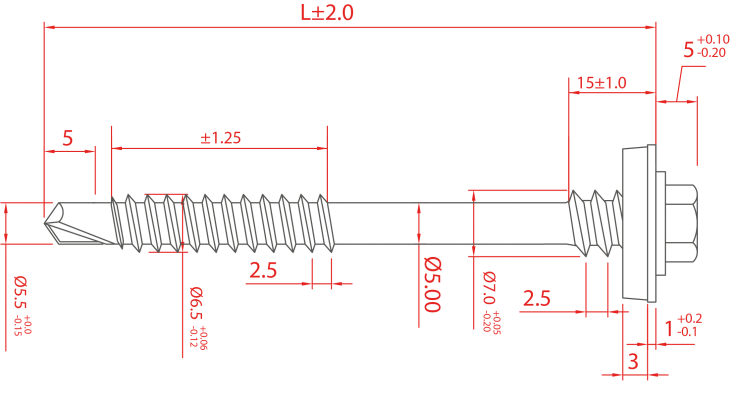

Maatvoering

Product	D1	D2	d	P	k	L	fMax	Voorboren
Standaard popnagel, 4,8 x 12 mm, AL/AL	4.8	9.5	2.9	≥ 27 mm	1.1	12	17.4	4.9

Product	D1	D2	d	P	k	L	fMax	Voorboren
Standaard popnagel 3/16” x 3/8” – AL/AL	0.188	0.374	0.114	> 1"	0.043	0.472	0.685	0.192

Mechanische eigenschappen

16 mm

5/8''

19 mm

3/4''

Materialen
Schroef	Roestvast staal 1.4301 (A2) – conform EN ISO 3506
Afdichtring	Roestvast staal 1.4301 (A2) – conform EN ISO 3506
Materiaal A (tI)	Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
Materiaal B (tII)	Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
Boorcapaciteit	Staal ≤ 6 mm

Materialen
Schroef	Roestvast staal 1.4301 (A2) – conform EN ISO 3506
Afdichtring
Materiaal A (tI)
Materiaal B (tII)
Boorcapaciteit

ringdiameter 16 mm5/8 "

	tN1 [mm]	tII [mm]
		0.75	1	1.5	2	3	4	6
VR,k [kN]	0.4	0.83	0.83	0.83	0.83	0.83	0.83	0.83
	0.5	0.93	0.93	0.93	0.93	0.93	0.93	0.93
	0.55	1.11	1.11	1.11	1.11	1.11	1.11	1.11
	0.63	1.39	1.39	1.39	1.39	1.39	1.39	1.39
	0.75	1.82	1.91	1.91	1.91	1.91	1.91	1.91
	0.88	1.82	1.91	1.91	1.91	1.91	1.91	1.91
	1	1.82	1.91	1.91	1.91	1.91	1.91	1.91
NR,k [kN]	0.4	0.6	0.66	1.58	1.58	1.58	1.58	1.58
	0.5	0.6	0.66	1.77	1.8	1.8	1.8	1.8
	0.55	0.6	0.66	1.77	2.11	2.11	2.11	2.11
	0.63	0.6	0.66	1.77	2.61	2.61	2.61	2.61
	0.75	0.6	0.66	1.77	2.87	3.36	3.36	3.36
	0.88	0.6	0.66	1.77	2.87	3.36	3.36	3.36
	1	0.6	0.66	1.77	2.87	3.36	3.36	3.36
u [mm]	40	6	5.5	5	4	3	2.5	2
	50	7.5	6.5	6	5	3.5	3	2.5
	60	9	8	7.5	6	4.5	3.5	3
	80	12	11	10	8	6	5	4
	100	15	13.5	12.5	10	7.5	6	5
	120	18	16.5	15	12	9	7.5	6
	140	21	19	17.5	14	10.5	8.5	7
	>160	24	22	20	16	12	10	8

	tN1 [Ga]	tII [inch]
		22 Ga	20 Ga	17 Ga	14 Ga	11 Ga	9 Ga	4 Ga
VR,k [kN]	28 Ga	186	186	186	186	186	186	186
	26 Ga	209	209	209	209	209	209	209
	25 Ga	249	249	249	249	249	249	249
	23 Ga	312	312	312	312	312	312	312
	22 Ga	409	429	429	429	429	429	429
	21 Ga	409	429	429	429	429	429	429
	20 Ga	409	429	429	429	429	429	429
NR,k [kN]	28 Ga	134	148	355	355	355	355	355
	26 Ga	134	148	397	404	404	404	404
	25 Ga	134	148	397	474	474	474	474
	23 Ga	134	148	397	586	586	586	586
	22 Ga	134	148	397	645	755	755	755
	21 Ga	134	148	397	645	755	755	755
	20 Ga	134	148	397	645	755	755	755
u [mm]	1 9/16"	4 Ga	6 Ga	6 Ga	9 Ga	11 Ga	14 Ga	14 Ga
	1 31/32"	9/32"	1/4"	4 Ga	6 Ga	11 Ga	11 Ga	14 Ga
	2 11/32"	11/32"	5/16"	9/32"	4 Ga	9 Ga	11 Ga	11 Ga
	3 1/8"	15/32"	13/32"	3/8"	5/16"	4 Ga	6 Ga	9 Ga
	3 15/16"	9/16"	17/32"	15/32"	3/8"	9/32"	4 Ga	6 Ga
	4 23/32"	11/16"	5/8"	9/16"	15/32"	11/32"	9/32"	4 Ga
	5 1/2"	13/16"	3/4"	11/16"	17/32"	13/32"	5/16"	1/4"
	≥6 9/32"	15/16"	27/32"	25/32"	5/8"	15/32"	3/8"	5/16"

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

Materialen
Schroef	Roestvast staal 1.4301 (A2) – conform EN ISO 3506
Afdichtring	Roestvast staal 1.4301 (A2) – conform EN ISO 3506
Materiaal A (tI)	Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
Materiaal B (tII)	Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
Boorcapaciteit	Staal ≤ 6 mm

Materialen
Schroef	Roestvast staal 1.4301 (A2) – conform EN ISO 3506
Afdichtring
Materiaal A (tI)
Materiaal B (tII)
Boorcapaciteit

ringdiameter 19 mm3/4 "

	tN1 [mm]	tII [mm]
		1.25	1.5	2	2.5	3	4	5	6	7
VR,k [kN]	0.5	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9
	0.55	1.05	1.05	1.05	1.05	1.05	1.05	1.05	1.05	1.05
	0.63	1.31	1.31	1.31	1.31	1.31	1.31	1.31	1.31	1.31
	0.75	1.73	1.73	1.73	1.73	1.73	1.73	1.73	1.73	1.73
	0.88	2.23	2.23	2.23	2.23	2.23	2.23	2.23	2.23	2.23
	1	2.72	2.72	2.72	2.72	2.72	2.72	2.72	2.72	2.72
	1.13	3.43	3.72	4.3	4.88	5.19	5.19	5.19	5.19	5.19
	1.25	3.85	4.11	4.36	5.17	5.69	5.76	5.76	5.76	5.76
	1.5	3.85	5.1	5.52	5.95	6.37	6.98	6.98	6.98	6.98
	1.75	3.85	5.1	6.63	6.96	7.28	7.94	7.94	7.94	7.94
	2	3.85	5.1	7.93	8.17	8.41	8.89	8.89	8.89	8.89
NR,k [kN]	0.5	1.27	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5
	0.55	1.28	1.77	1.5	1.5	1.5	1.5	1.5	1.5	1.5
	0.63	1.28	1.8	2.2	2.2	2.2	2.2	2.2	2.2	2.2
	0.75	1.28	1.8	2.42	2.85	2.85	2.85	2.85	2.85	2.85
	0.88	1.28	1.8	2.58	3.43	3.43	3.43	3.43	3.43	3.43
	1	1.28	1.8	2.58	3.72	3.97	3.97	3.97	3.97	3.97
	1.13	1.28	1.8	2.58	3.72	4.85	4.92	4.92	4.92	4.92
	1.25	1.28	1.8	2.58	3.72	4.85	5.8	5.8	5.8	5.8
	1.5	1.28	1.8	2.58	3.72	4.85	5.8	5.8	5.8	5.8
	1.75	1.28	1.8	2.58	3.72	4.85	5.8	5.8	5.8	5.8
	2	1.28	1.8	2.58	3.72	4.85	5.8	5.8	5.8	5.8

	tN1 [Ga]	tII [inch]
		18 Ga	17 Ga	14 Ga	14 Ga	11 Ga	9 Ga	6 Ga	4 Ga	1/4"
VR,k [kN]	26 Ga	202	202	202	202	202	202	202	202	202
	25 Ga	236	236	236	236	236	236	236	236	236
	23 Ga	294	294	294	294	294	294	294	294	294
	22 Ga	388	388	388	388	388	388	388	388	388
	21 Ga	501	501	501	501	501	501	501	501	501
	20 Ga	611	611	611	611	611	611	611	611	611
	19 Ga	771	836	966	1097	1166	1166	1166	1166	1166
	18 Ga	865	923	980	1162	1279	1294	1294	1294	1294
	17 Ga	865	1146	1240	1337	1432	1569	1569	1569	1569
	17 Ga	865	1146	1490	1564	1636	1784	1784	1784	1784
	14 Ga	865	1146	1782	1836	1890	1998	1998	1998	1998
NR,k [kN]	26 Ga	285	285	285	285	285	285	285	285	285
	25 Ga	287	337	337	337	337	337	337	337	337
	23 Ga	287	404	420	420	420	420	420	420	420
	22 Ga	287	404	544	544	544	544	544	544	544
	21 Ga	287	404	580	721	721	721	721	721	721
	20 Ga	287	404	580	885	885	885	885	885	885
	19 Ga	287	404	580	1090	1101	1101	1101	1101	1101
	18 Ga	18 Ga	17 Ga	14 Ga	9 Ga	6 Ga	6 Ga	6 Ga	6 Ga	6 Ga
	17 Ga	18 Ga	17 Ga	14 Ga	9 Ga	6 Ga	6 Ga	6 Ga	6 Ga	6 Ga
	17 Ga	18 Ga	17 Ga	14 Ga	9 Ga	6 Ga	6 Ga	6 Ga	6 Ga	6 Ga
	14 Ga	18 Ga	17 Ga	14 Ga	9 Ga	6 Ga	6 Ga	6 Ga	6 Ga	6 Ga

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

Bovenstaande waarden zijn karakteristieke waarden
Voor het bepalen van de rekenwaarde adviseren wij een materiaalfactor γm = 1,33 te gebruiken

Materialen
Schroef	Roestvast staal 1.4301 (A2) – conform EN ISO 3506
Afdichtring	Roestvast staal 1.4301 (A2) – conform EN ISO 3506
Materiaal A (tI)	Staalkwaliteit S280GD, S320GD en S350GD - conform EN 10346
Materiaal B (tII)	Staalkwaliteit S235 – conform 10025-2 en S280GD, S320GD en S350GD - conform EN 10346
Boorcapaciteit	Staal ≤ 6 mm

Materialen
Schroef	Roestvast staal 1.4301 (A2) – conform EN ISO 3506
Afdichtring
Materiaal A (tI)
Materiaal B (tII)
Boorcapaciteit
